友发焊接钢管加工工艺深度解析

　　友发集团作为国内焊接钢管领域的领军企业，其加工工艺以自动化、高精度、全流程质量控制为核心，覆盖直缝焊管(ERW/SAWL)和螺旋焊管(SSAW)两大类产品。以下从原料处理、成型焊接、热处理、防腐加工、质量检测五大环节展开，结合技术参数与实际案例，解析友发焊接钢管的工艺优势。

　　一、原料处理：从钢板到管坯的精准控制

　　1. 原料选择

　　钢种：Q195-Q355级热轧带钢(符合GB/T 700/GB/T 1591标准)，X42-X80级管线钢(API 5L标准)。

　　规格：

　　直缝焊管：带钢宽度150-2000mm，厚度1.5-25mm。

　　螺旋焊管：带钢宽度≥1.5倍管径(如Φ1020mm管需≥1600mm宽带钢)。

　　2. 预处理工艺

　　表面清洁：

　　酸洗(盐酸浓度15%-20%，温度60-80℃)去除氧化皮，时间5-15分钟。

　　高压水冲洗(压力≥10MPa)确保无残留酸液。

　　矫平：

　　七辊矫平机(精度±0.5mm/m)，消除带钢波浪形变形。

　　定尺切割：

　　激光切割机(精度±0.1mm)，按订单需求切割成管坯长度(如6-12米)。

　　二、成型焊接：核心工艺的自动化与精细化

　　1. 直缝焊管成型焊接(ERW/SAWL)

　　关键控制点：

　　ERW焊缝挤压：挤压辊压力≥50MPa，确保焊缝熔合良好。

　　SAWL焊剂覆盖：焊剂厚度≥25mm，防止氧化。

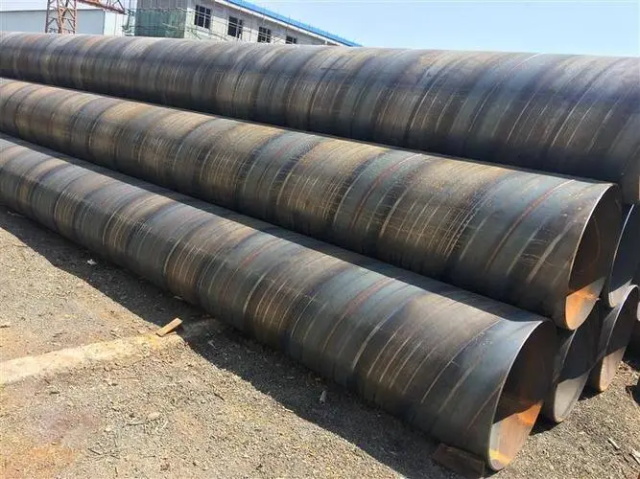

　　2. 螺旋焊管成型焊接(SSAW)

　　成型工艺：

　　三辊成型机(角度可调55°-75°)，带钢螺旋卷曲成管，焊缝呈螺旋状。

　　焊接参数：

　　焊接速度0.5-2m/min，电流1000-2000A，电压32-42V。

　　优势：

　　带钢利用率≥95%(比直缝管高10%-15%)，适合大口径(Φ219-Φ4200mm)。

　　三、热处理：消除应力，提升性能

　　1. 焊缝退火

　　设备：中频感应加热炉(功率≥200kW)。

　　参数：

　　加热温度600-650℃，保温时间2-5分钟，空冷至室温。

　　效果：

　　焊缝硬度降低20%-30%，延伸率提升15%-20%，抗裂性增强。

　　2. 整体正火(可选)

　　适用场景：高钢级管(如X70/X80)或低温环境(-20℃以下)。

　　参数：

　　加热至900-930℃，保温1小时/25mm壁厚，风冷至室温。

　　效果：

　　晶粒细化，冲击功提升≥34J(-20℃)，适用于极寒地区。

　　四、防腐加工：延长使用寿命的关键

　　1. 内壁防腐

　　2. 外壁防腐

　　五、质量检测：全流程监控，确保零缺陷

　　1. 在线检测

　　焊缝检测：

　　X射线探伤(灵敏度≥2%IACS)，检测焊缝内部气孔、夹渣。

　　超声波探伤(频率2.5-5MHz)，检测焊缝未熔合、裂纹。

　　尺寸检测：

　　激光测径仪(精度±0.02mm)，实时监控外径、壁厚。

　　2. 成品检测

　　水压试验：

　　压力≥1.5倍设计压力(如6.4MPa管需试验压力≥9.6MPa)，保压时间≥5秒。

　　防腐层检测：

　　电火花检测(击穿电压≥15kV)，确保防腐层无针孔。

　　附着力测试(划格法)，胶粘剂层附着力≥5级(ISO 2409标准)。

　　3. 认证与标准

　　国内认证：GB/T 3091(低压流体管)、GB/T 9711(石油天然气管)。

　　国际认证：API 5L、ISO 9001、ISO 14001。

　　六、友发焊接钢管工艺优势总结

　　自动化程度高：

　　从原料到成品全流程自动化，减少人为误差，生产效率提升30%-50%。

　　质量控制严格：

　　100%焊缝检测+水压试验，产品合格率≥99.9%。

　　防腐技术领先：

　　3PE防腐层寿命≥30年，热镀锌层耐盐雾≥3000小时。

　　定制化能力强：

　　可生产Φ15-Φ4200mm、壁厚1.5-25mm的各类钢管，满足个性化需求。

　　七、应用案例与选型建议

　　1. 案例1：输油管道(Φ820×10mm X60钢级)

　　工艺：螺旋焊管+3PE防腐。

　　检测：X射线探伤合格率100%，水压试验压力9.6MPa无泄漏。

　　效果：运行5年无腐蚀，输送效率稳定。

　　2. 案例2：城市供水(DN300×8mm Q235B)

　　工艺：直缝焊管+环氧树脂内涂。

　　检测：内涂层厚度≥80μm，附着力1级，盐雾试验≥1000小时。

　　效果：水质达标，管网寿命延长至20年。

　　3. 选型建议

　　高压场景：优先选SAWL或SSAW焊管，钢级≥Q355B。

　　腐蚀环境：必选3PE或镀锌防腐，内壁涂环氧树脂。

　　大口径需求：螺旋焊管成本更低(比直缝管低10%-15%)。

　　结论

　　友发焊接钢管通过原料精选、工艺优化、全流程检测，实现了高强度、高耐久、低成本的产品特性。无论是能源输送、市政工程还是工业应用，友发工艺均能提供安全可靠、经济高效的解决方案。
